Предприятие выпускает изделия из традиционных антифрикционных материалов на основе железа ГОСТ 26802-86, меди ГОСТ 26719-85 и конструкционных материалов на основе железа ГОСТ 28378-89 и предлагает заказчикам собственные уникальные разработанные материалы.

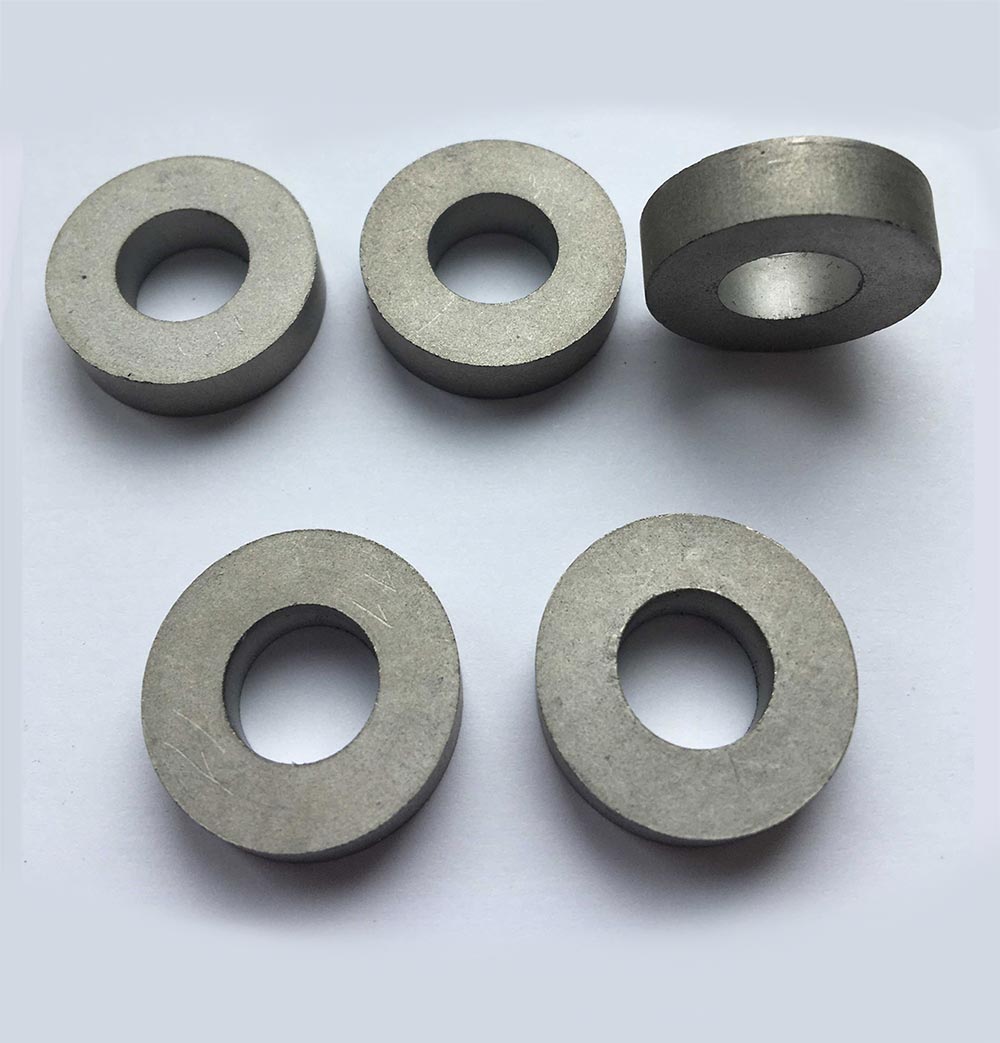

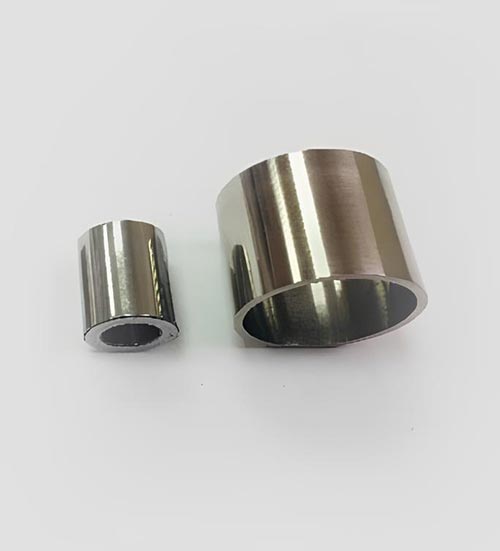

Композиционный порошковый материал
системы Никель-Молибден
Предприятием разработан новый порошковый нержавеющий высокопрочный композиционный материал с хорошим сочетанием прочностных и пластических характеристик, имеющий высокую коррозионную стойкость в широкой гамме высокоагрессивных сред. Может применяться в качестве конструкционного материала в общем машиностроении и химической промышленности.
Материал прекрасно обрабатывается механически и хорошо поддаётся пластической деформации.
В таблице приведены свойства предлагаемого материала.
| № п/п | Свойства материалов | Композиция Ni-Mo |
|---|
| 1 | Твердость НВ, МПа | 1800-1900 |
|---|
| 2 | Временное сопротивление при растяжении, МПа | 420-520 |
|---|
| 3 | Относительное удлинение, % | 2,4-3,8 |
|---|

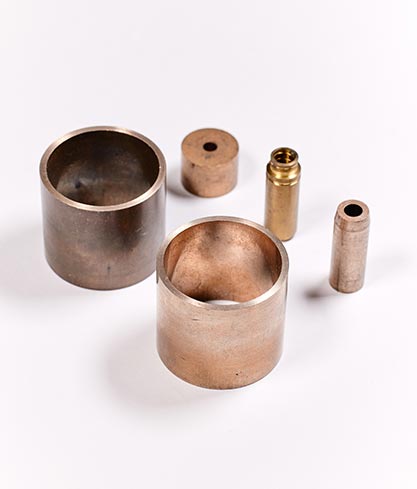

Композиционный порошковый материал на основе Меди-железа с низким коэффициентом трения
Предприятием разработан высокопрочный, композиционный материал с низким коэффициентом трения, применяемый в качестве вкладышей и подшипников скольжения тяжелонагруженных валов работающих в условиях сухого трения, высоких температур и ударных нагрузках.
По прочности и твердости данный материал не имеет аналогов среди имеющихся порошковых антифрикционных материалов, а коэффициент трения находится на уровне порошковой антифрикционной бронзы марки ПА-БрО ГОСТ 26719-85 (kтр 0,01…0,04).
Предприятие имеет возможность поставлять подшипники скольжения, вкладыши, заготовки из данного материала с точными размерами (6-го класс точности) и высокой чистотой поверхности (шероховатость до 0,8) для последующей механической доработки (проточки канавок и т.д) в форме цилиндров, втулок и сфер.
| № п/п | Свойства материалов | - |
|---|
| 1 | Твердость НВ | 200 |
|---|
| 2 | Временное сопротивление на растяжение не менее, МПа | 460 |
|---|
| 3 | Прочность при радиальном сжатии, МПа | 750 |
|---|
| 4 | Коэффициент трения, kтр | 0,045 |
|---|

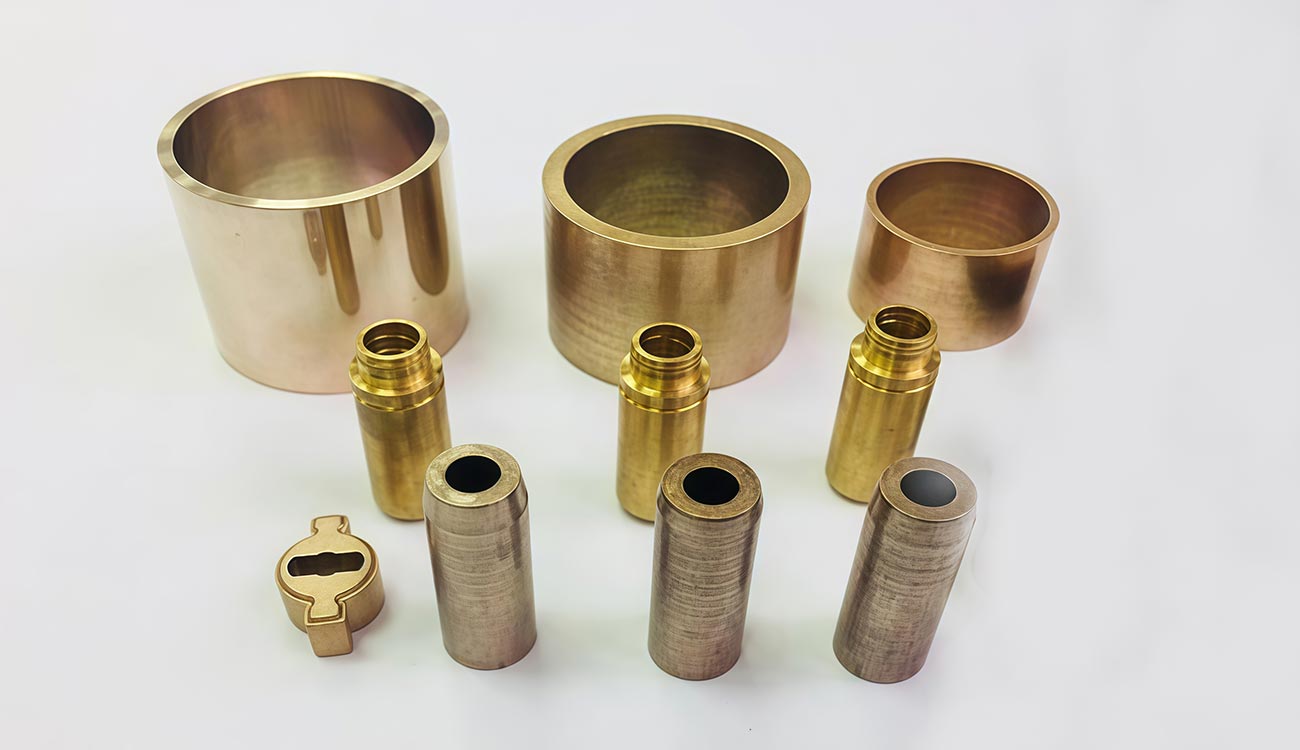

Композиционный порошковый материал системы Бронза-никель
Предприятием разработан порошковой композиционный материал, который представляет собой бронзовый каркас, легированной никелем. Этот материал успешно прошел испытания и применяется нами для изготовления тяжелонагруженных подшипников скольжения.
Особенность этого материала состоит в том, что благодаря высокопрочному каркасу он обладает высокой износостойкостью, с другой стороны, имеет коэффициент трения как у бронзы, схватывание со стальным валом отсутствует. Материал имеет высокую твердость и прочность как у стали Ст20, не подвержен коррозии.
Проведенные нами испытания влияния выдержки при температурах до 700°С показали, что материал не склонен к рекристаллизации, снижение твердости отсутствует, размеры стабильны. Материал хорошо показал себя при проведении механической доработки: токарной, фрезерной, шлифовки. Рекомендуется для применения в двигателях внутреннего сгорания, работающих на газе (втулки направляющих клапанов двигателей, вкладыши плунжерного насоса и др.)
В таблице приведены свойства предлагаемого материала в сравнении с применяемым сейчас порошковым материалом ПА-ЖГрДК.
| № п/п | Свойства материалов | ПА-ЖГрДК | Композиция Бронза-никель |
|---|
| 1 | Коэффициент трения | 0,53-0,62 | 0,05-0,07 |
|---|
| 2 | Временное сопротивление при растяжении, МПа | 200 | 350-370 |
|---|
| 3 | Твердость НВ, МПа | 600 | 950-1000 |
|---|
| 4 | Пористость, % | 15 | 7,5 |
|---|
| 5 | Относительное удлинение, % | 2 | 4 |
|---|

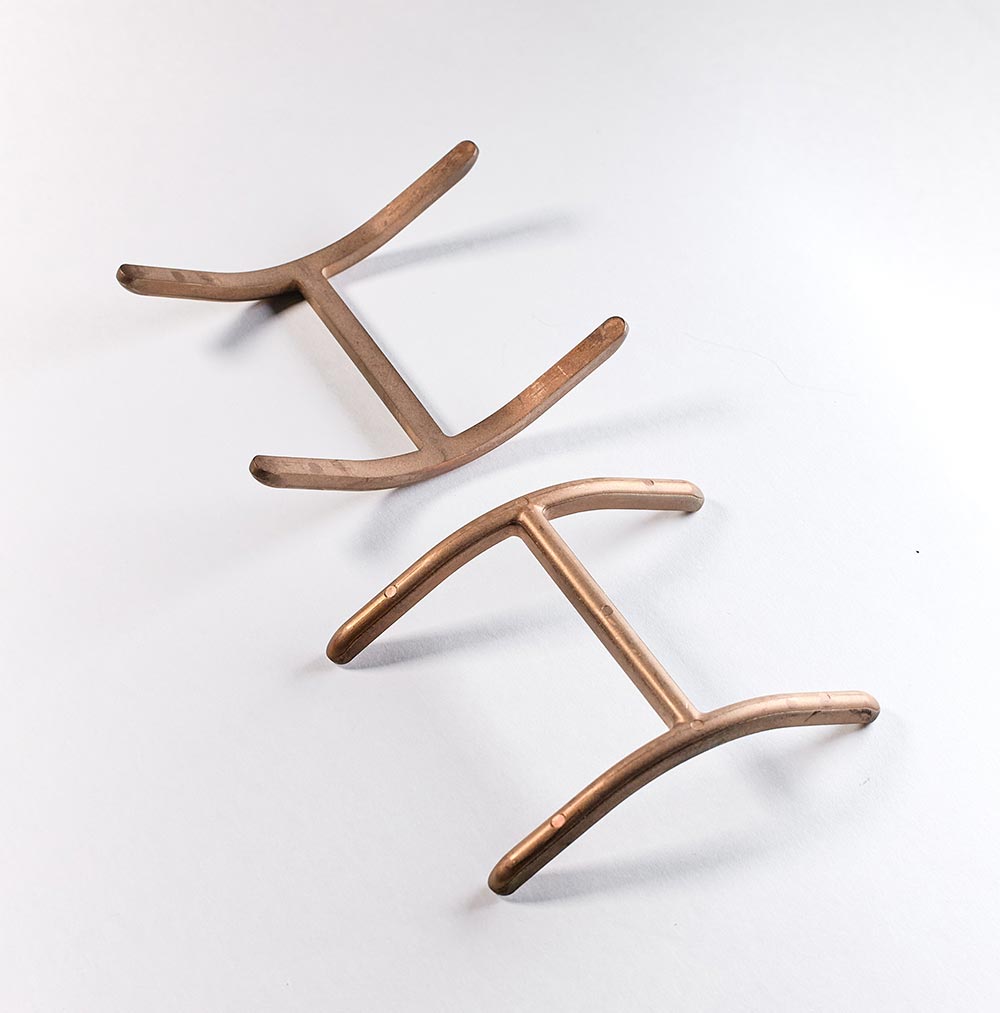

Антифрикционный композиционный материал системы Cu-Sn-Pb
Предприятием разработан порошковой антифрикционный композиционный материал, для сухого трения и с ограниченной смазкой, применяющийся в качестве антифрикционного элемента поглощающего аппарата сцепки железнодорожных вагонов, технология изготовления которого запатентована.
Физико-механические свойства:
| № п/п | Свойства материалов | Композиция Cb-Sn-Pb |
|---|
| 1 | Временное сопротивление ơ в, МПа | 75 |
|---|
| 2 | Плотность г/см3, не менее | 8,3 |
|---|
| 3 | Твердость НВ, МПа | 25 |
|---|
| 4 | Относительное удлинение после разрыва δ, % | 4 |
|---|

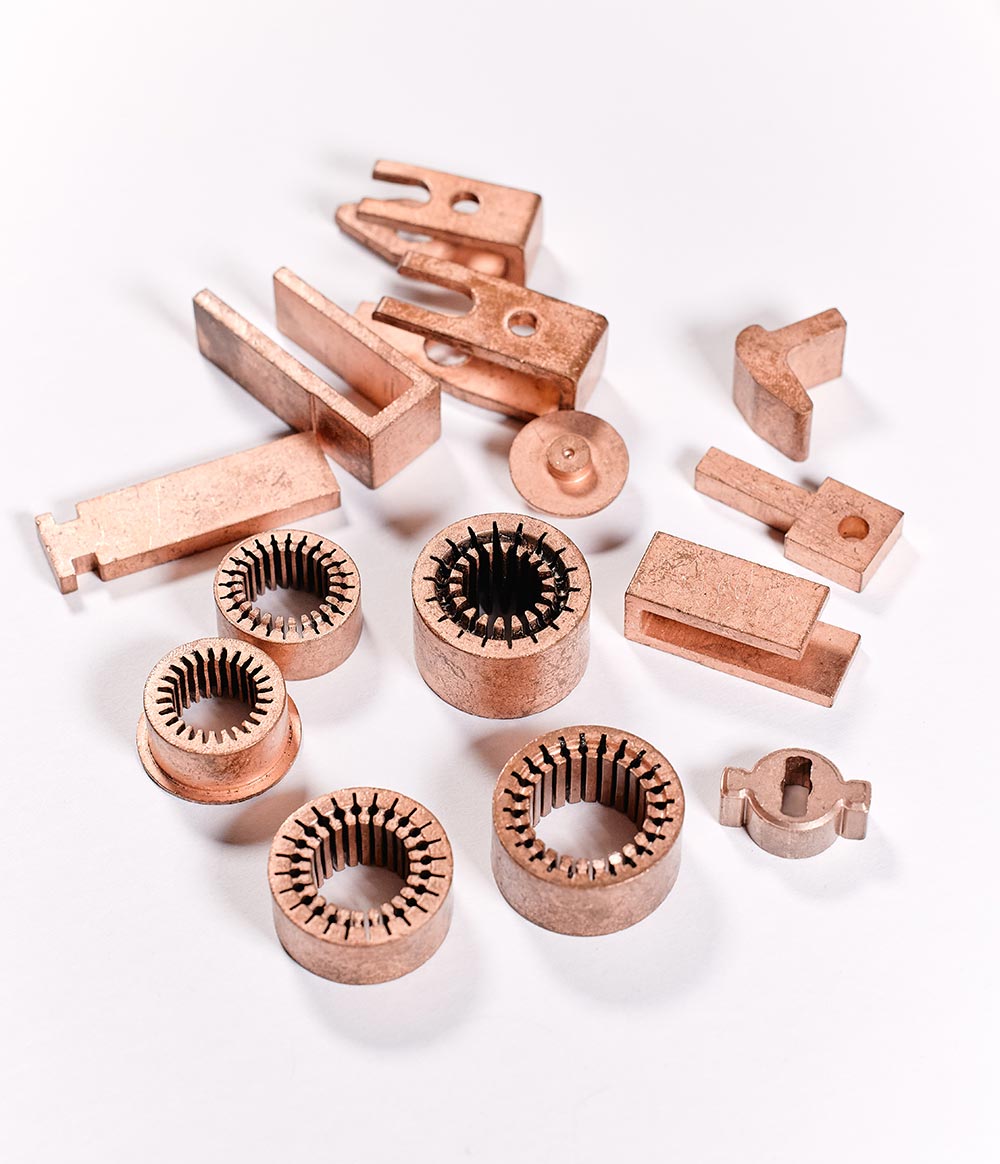

Электротехнические материалы из порошковой меди, легированной микродобавками, с повышенной электропроводностью.
Материал для деталей коммутационных аппаратов и скользящих контактов датчиков и электрических машин из порошковой меди, легированной микродобавками, введение которых позволило увеличить электропроводность до 98% в сравнении с медью М-1 и снизить энергоемкость получения изделий за счет снижения температуры спекания.
Материал применяется для деталей автоматических электровыключателей, рубильников в качестве разъемных соединений силовой цепи сварочных агрегатов, коллекторно-щеточных пар для электродвигателей переменного тока для бытовой техники: пылесосов, стиральных машин, кухонных процессоров, электропил, электроинструментов, смесителей, приводов стеклоочистителей и т.д.
